Solar Sentry - Sistema di sicurezza solare fotovoltaico 2 string (2x500V)

ASC Global
608€ + IVA ( 772€ )
Disponibilità: In magazzino
Consegna prevista: 07 Febbraio 2023

Sistema di sicurezza antifurto PV Solar

Il Solar Sentry è stato sviluppato per proteggere i pannelli solari, grazie ai quali possiamo ricevere notifiche in caso di furto o interruzione/cortocircuito sia di giorno che di notte. Monitora anche se la tensione arriva attraverso le stringhe, quindi può indicare se il circuito è corretto ma non arriva tensione dalle celle solari.

  • 2 ingressi SOLAR (STRINGA)
  • Ingresso max. 500VDC/STRINGA
  • 2 uscite  allarme del circuito SOLAR a potenziale zero (SOLAR1 e SOLAR2)
  • Feedback uscita stato in vita - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
  • Feedback funzionamento batteria - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
  • Feedback uscita manomissione - Uscita Open Collector (OC) max. con tensione 20V (NO/NC)
  • 1 ingresso antimanomissione (contatto pulito)

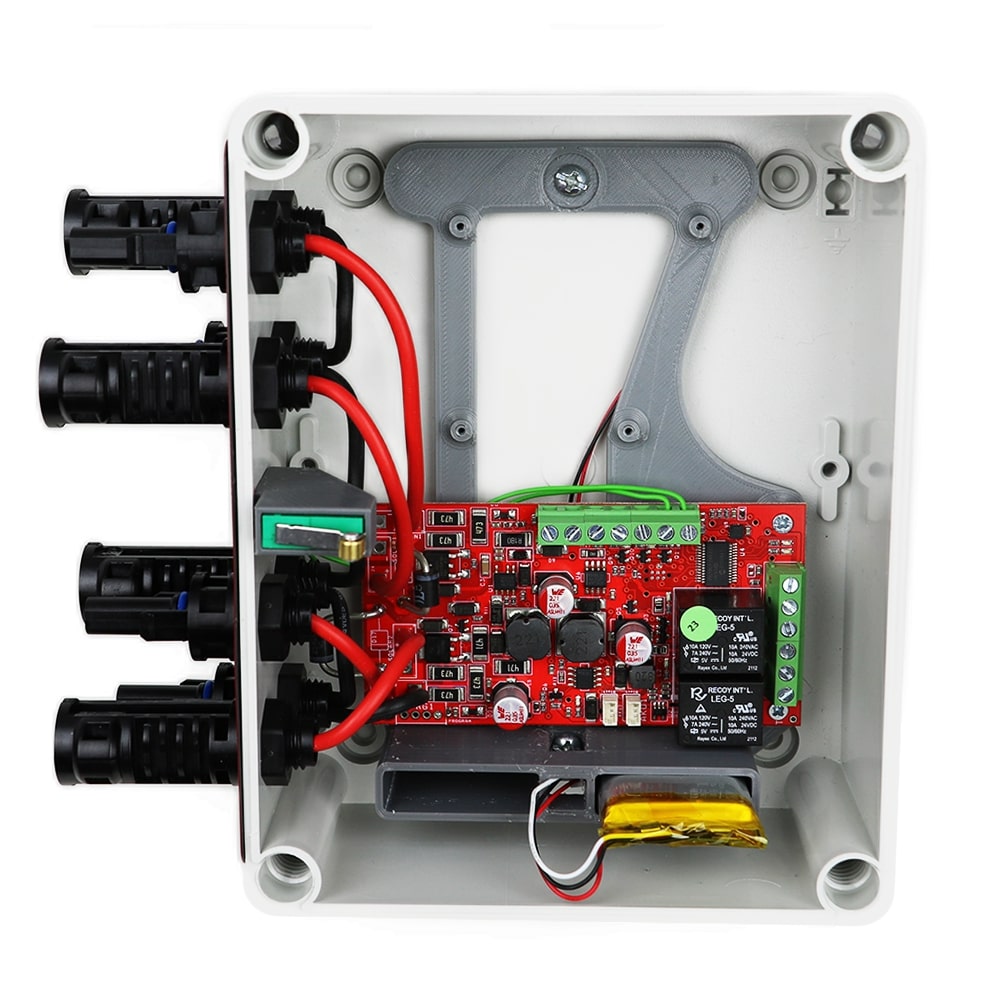

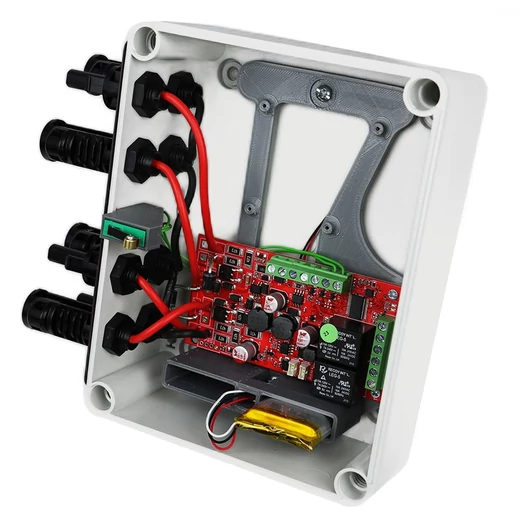

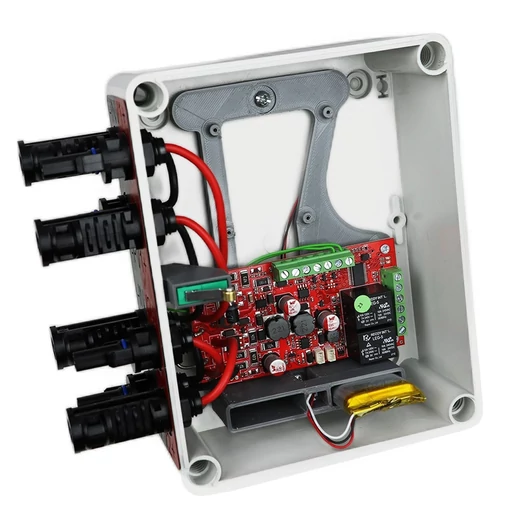

  • Assemblato in scatola IP65 con connettori MC4

Garanzia del produttore
Garanzia del produttore
Offriamo una garanzia di 2 anni sui nostri dispositivi
Spedizioni veloci
Spedizioni veloci
Spedizioni veloci per i dispositivi disponibili in magazzino
Assistenza tecnica
Assistenza tecnica
Forniamo un supporto tecnico in italiano, manuali e video, per i nostri prodotti
Oltre 10 anni di esperienza
Oltre 10 anni di esperienza
Abbiamo oltre 10 anni di produzione e sviluppo dei nostri prodotti
Sviluppo continuo
Sviluppo continuo
Sviluppiamo costantemente i nostri prodotti e servizi, che sono disponibili anche per i nostri prodotti piu' vecchi
608€ + IVA ( 772€ )

Descrizione

Descrizione

Il  Solar Sentry nasce come sistema di protezione per pannelli solari. Possiamo ricevere una notifica In caso di furto o interruzione/cortocircuito, invia una notifica al destinatario designato. Il compito del dispositivo è quello di segnalare se è in atto un cortocircuito o un'interruzione sulle stringhe (max. due stringhe/dispositivo) durante il giorno o la notte. Solar Sentry monitora anche se la tensione arriva attraverso le stringhe (circuito funzionante) ma non  dalle celle solari. Se il circuito dei pannelli solari è stato interrotto o è in corto circuito, si generato un segnale verso l'uscita RELAY, associabile a qualunque dispositivo/comunicatore d'allarme. Può essere combinato particolarmente bene con i nostri dispositivi di comunicazione GSM/4G (ProCon GSM Cloud e ProCon 4G Cloud) per inviare SMS, un messaggio vocale, un Contact ID alla stazione di vigilanza, e-mail e notifiche push. Possiamo differenziare gli allarmi e grazie a messaggi univoci.

Alimentazione

Il sistema funziona con una singola batteria interna da 2000 mA, funzionante per 4-6 giorni. Si ha la possibilità di collegare un'altra batteria da 2000 mA, se necessario, per otttenete una durata doppia del tempo in  standby. Il dispositivo può essere utilizzato con una batteria di tipo ProBattery 2000. Possiamo fornire alimentazione al sistema con un alimentatore esterno opzionale da 12 V CC. 12VDC 800mA, è possibile collegare un alimentatore con punto di tensione minima in breackdown di 1,2 kV. La batteria interna si carica automaticamente, il dispositivo preleva la tensione di carica dal circuito SOLAR1. Consumo di corrente in standby: 3,7 V/2,8 mA a 0,01 W. La ricarica della batteria interna è possibile anche con tempo nuvoloso, anche prima dell'avvio dell'inverter.

Canali di comunicazione del dispositivo:

  • 1 uscita allarme SOLAR1, relè a potenziale zero
  • 1 uscita allarme SOLAR2, relè a potenziale zero
  • 3 uscite a collettore aperto max. con una tensione di 20V:
    • Uscita segnale stato in vita (posizione di default NC, NO in  allarme)
    • Segnalazione guasto (monitoraggio 48 ore e controllo batteria, NO)
    • Uscita Tamper (in caso di segnale all'ingresso Tamper, NO)
  • 1 ingresso Tamper (è possibile collegarvi  un contatto pulito. Può essere un sensore di apertura o anche un loop).

Segnali LED

Il LED rosso (ACU_LED) accanto alla batteria si accende, indicando che probabilmente è necessario sostituire la batteria interna. Il sistema non può segnalare una batteria difettosa se viene utilizzato un alimentatore esterno. I LED ai morsetti mostrano i segnali delle uscite corrispondenti, il LED si accende quando è attivo.active. LED ACT: indicatore di stato del dispositivo, lampeggia una volta durante la misurazione. LED SOLAR: Se viene rilevata tensione su un qualsiasi ingresso SOLAR si accende il LED SOLAR, se entrambi gli ingressi SOLAR sono inattivi si spegne (tensione inferiore a 10V).

Attivazione del Dispositivo

Collegare la batteria interna o l'alimentatore esterno al dispositivo Solar Sentry, quindi  riposizionare il coperchio sulla scatola. Collegare i circuiti solari. Iniziare sempre la connessione con il circuito SOLAR1, e colleghiamo il circuito SOLAR2 solo se la stringa è già stata collegata al circuito SOLAR1 (altrimenti il sistema non funzionerà). All'accensione il circuito SOLAR2 rimane spento fino a quando il circuito SOLAR2 riceve tensione. Solo successivamente il circuito SOLAR2 si attiverà automaticamente. Quindi se il circuito SOLAR2 non viene utilizzato, cioè non riceverà mai tensione, allora il circuito SOLAR2 non sarà abilitato (non verrà attivato). I connettori del circuito SOLAR non utilizzato sono cortocircuitati con un filo. Questo è importante anche per garantire l'efficacia della protezione IP65.

Procedura

1. Spegnere / scollegare l'inverter SOLAR (utilizzando i passaggi nella descrizione dell'inverter)
2. Spegnere l'interruttore di diseccitazione DC
3. Effettuare il cablaggio per la ricezione dei segnali di uscita
4. Collegare la batteria interna o l'alimentatore esterno al Solar Sentry
5. Coprire la parte superiore della scatola con il coperchio
6. Collegare i pannelli solari al dispositivo
ATTENZIONE AL VOLTAGGIO DC  ELEVATO! Anche se c'è un'interruzione dell'alimentazione DC, la tensione può comunque provenire  dai pannelli solari!
7. Collegare il dispositivo all'inverter. 8. Accendere l'inverter come descritto nei manuali dell'utente (di solito DC acceso, quindi AC acceso)

Apertura della scatola

1. Spegnimento del Solar Sentry
2. Scollegare i connettori PV- PV+
3. Scollegare i connettori INV-INV+
4. Svitare e aprire il coperchio della scatola.

Controllo operazioni del dispositivo

Il momento per l' installazione ottimale del dispositivo è durante il pomeriggio prima del tramonto. Installiamo e accendiamo il dispositivo prima del tramonto in modo che i canali SOLAR siano attivati:è necessario avere luce in entrata. Aspettiamo il buio completo, quindi per motivi di sicurezza spegnere l'impianto solare (sul lato CC e CA) e quindi interrompere il circuito solare da testare (possiamo farlo per i pannelli solari sul tetto o usare i collegamenti presenti nel dispositivo). L'uscita di allarme dovrebbe essere attivata entro 1 minuto, quindi tornerà allo stato normale una volta ricollegata. Se si desidera verificare il funzionamento in pieno sole, si segue la stessa procedura, ma con particolare attenzione a  tutte le istruzioni per l'alta tensione DC.

Parametri

Alimentazione del dispositivo Possiamo fornire al sistema un'alimentazione esterna 12VDC opzionale
Consumo 3.7V/2.8mA @ 0.01W (standby)
Intervallo operativo -20 - +50 ˚C
Input 1 tamper input può essere collegato un contatto pulito (es:sensore di apertura, spira)
Numero uscite allarme 2, SOLAR1 and SOLAR2
Numero uscite OC 3, Capacity carico massimo 20V
Connettori MC4
Isolamento IP65
Peso 0,48 kg
Dimensioni 16,9 x 13,5 x 8,9 cm (lunghezza x larghezza x profondità)
Optional *
* Tipo di batteria installabile ProBattery 2000mAh (max 2)
